안녕하세요 ~!
슴무 입니다 :)

이번 DIY 내역은 블로어모터 청소 2탄입니다 :)

---

차량 : BMW F10 520D 2013년식 (오달구지)
운행거리 : 311,111Km 넘어가는 중
DIY 일자 : 2023.11.15
DIY 내역 : 블로우 팬(모터)  청소, 필터망 교체
방문장소 :

---



Review

1탄은 하기 링크 참조 부탁드리구요..!!
https://parlia.tistory.com/m/52

[F10 오달구지 - DIY ] 블로우모터 소음 수리기 1 - 소리발생 & 부품주문 (Feat. 에어컨 , 공조기 풀 가

3탄은 하기 링크 참조요 :)
https://parlia.tistory.com/m/55

[F10 오달구지 -DIY] 블로우모터 소음 수리기 3탄 - 조립 분해 DIY (Feat. 에어컨 , 공조기 풀 가동시 소

자리가 협소해서 그렇지 작업하기는 쉽습니다 :)
먼저 차량 배터리 먼저 분리 ㅎ

마이너스 단자 분리하시고!!
꼭 쇼트 나지 않게!!!!

---

그리고 본네트를 열고 이제 큰 일을 해야쥬!!

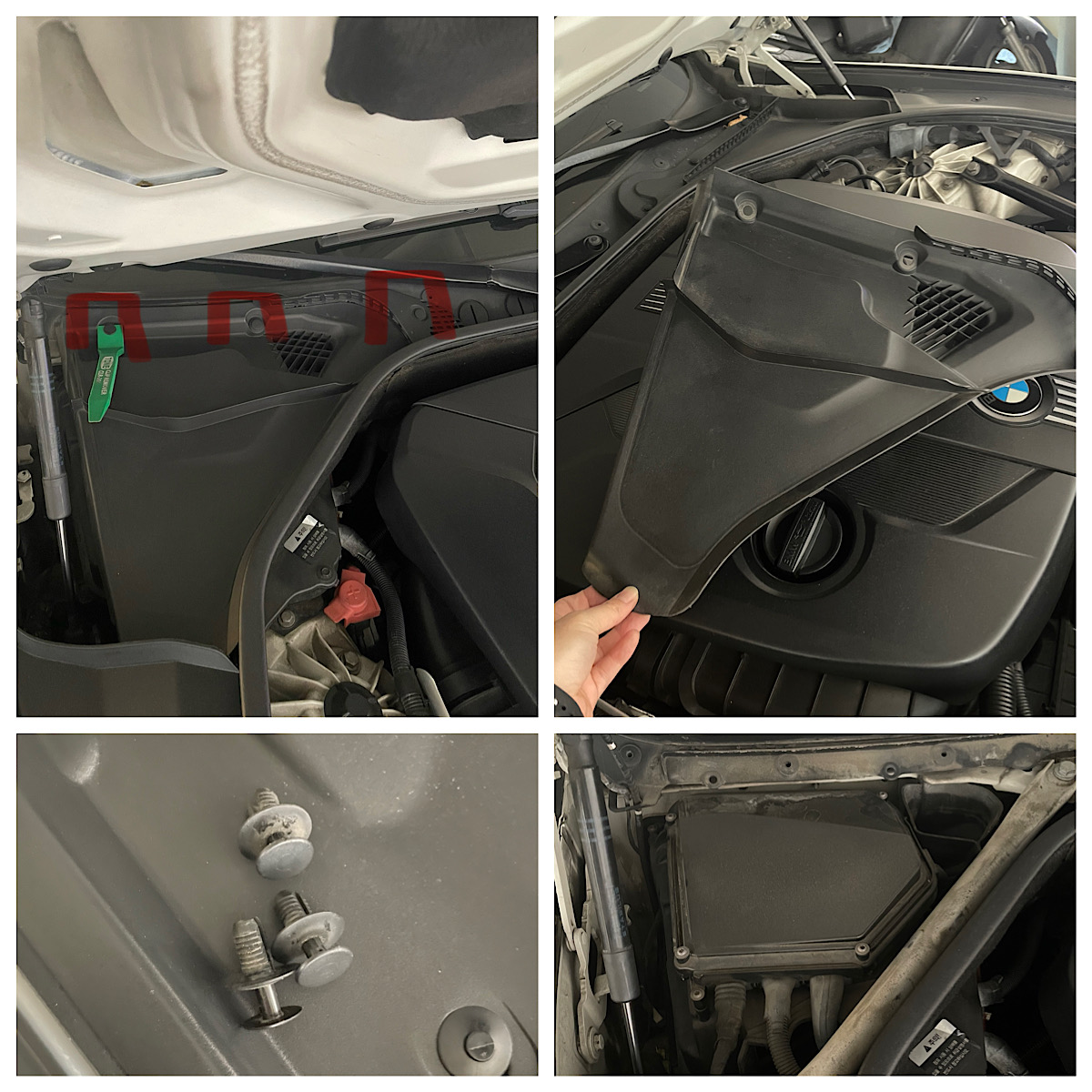

상기 3개의 핀을 리무버로 제거 하시구요!!
커버를 때면 블로우팬 assy통짜가 보입니다!!

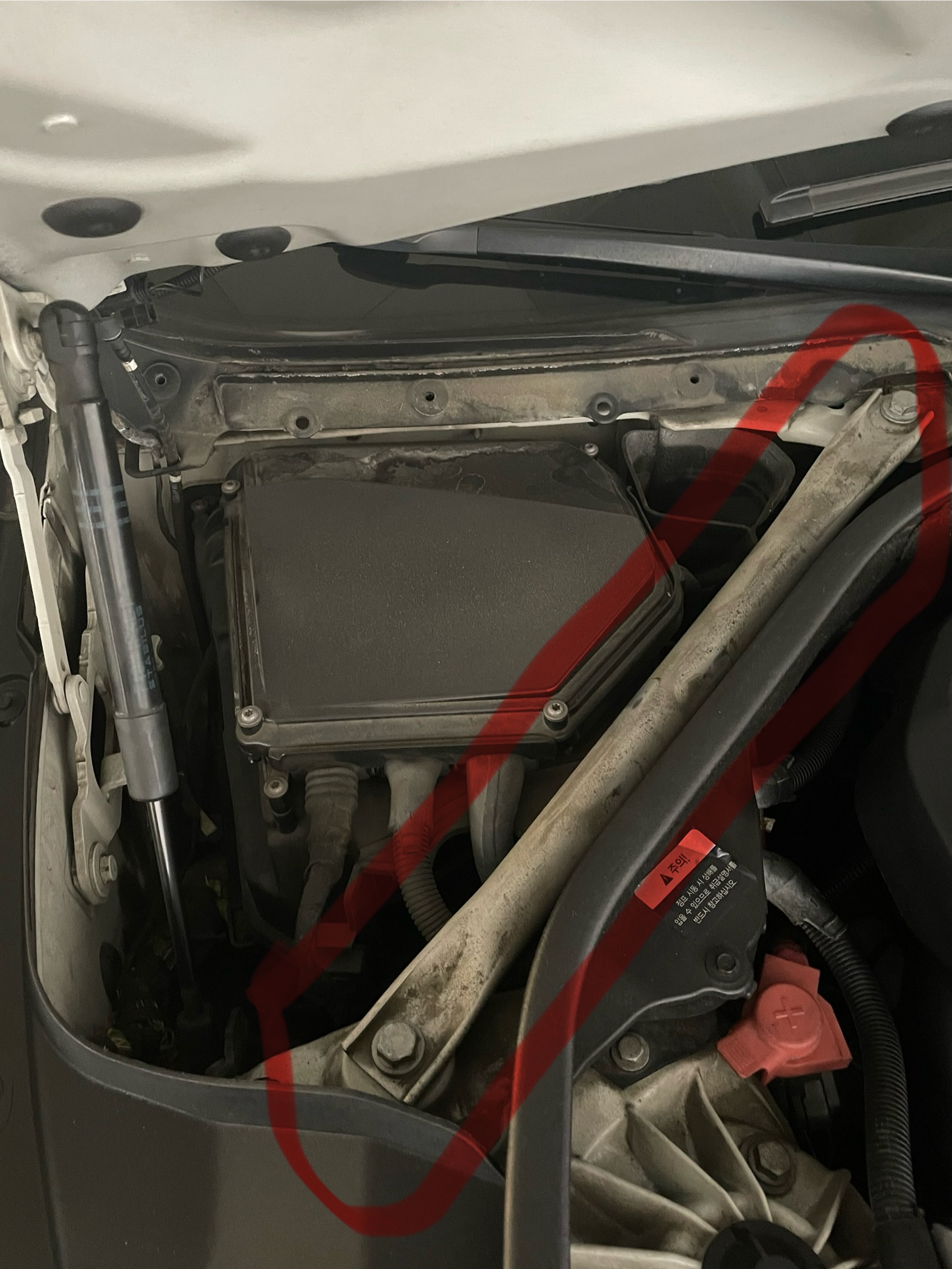

그리고 이 스트럿바 제거 하시는 게
작업할 수 있는 공간확보가 가능합니다 :)
16mm 복스알 사용해서 푸세요!!

이렇게 스트럿바 옆으로 돌려서 자리 확보!!

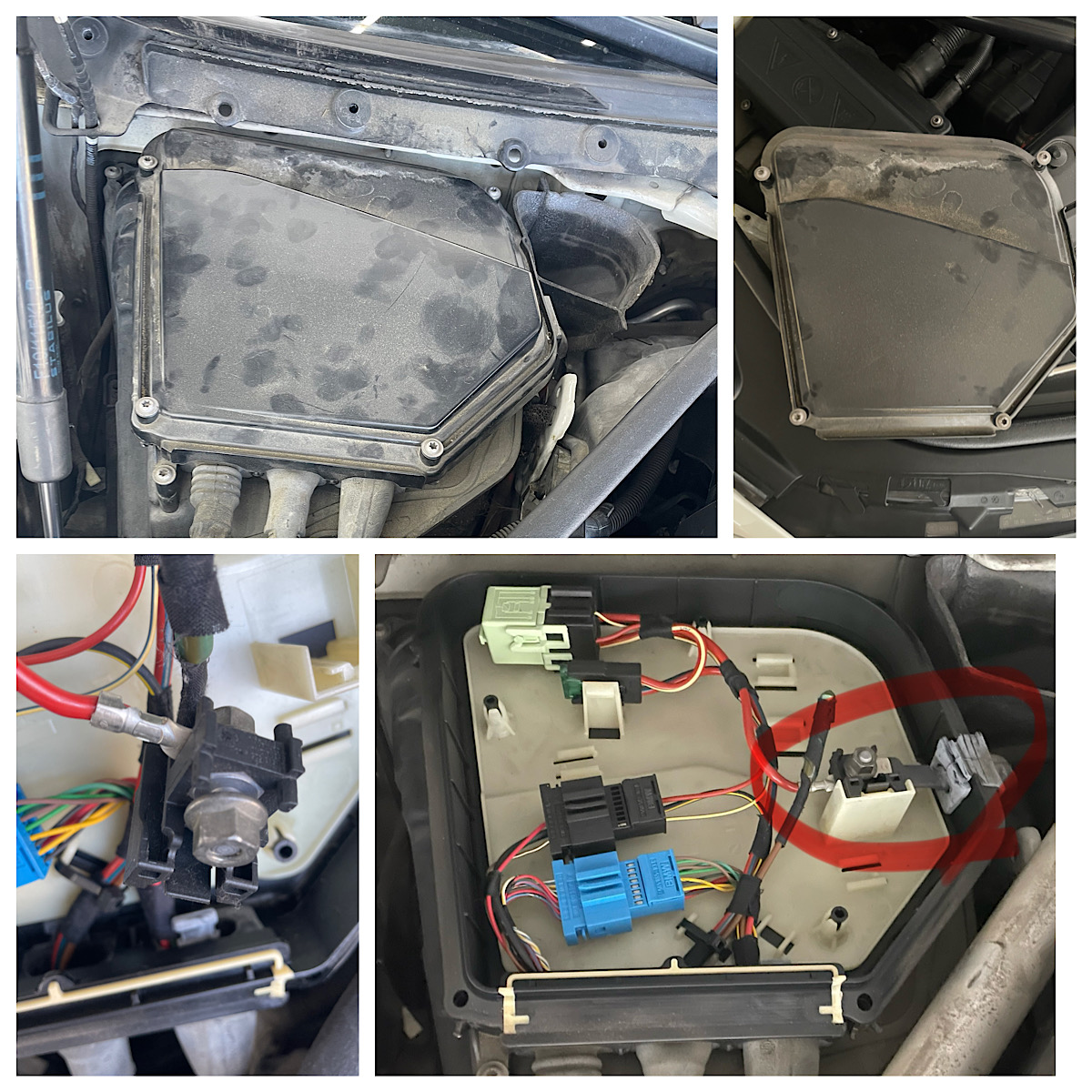

25t 별 렌치를 이용해 뚜껑을 열고
상기 표시되어 있는 붉은색 너트를 풀어
고무를 플라스틱 사출품과 분리하여 재껴 주세요 :)
(저 같은 경우 이 작업 먼저 안 해서 다시 했어유)

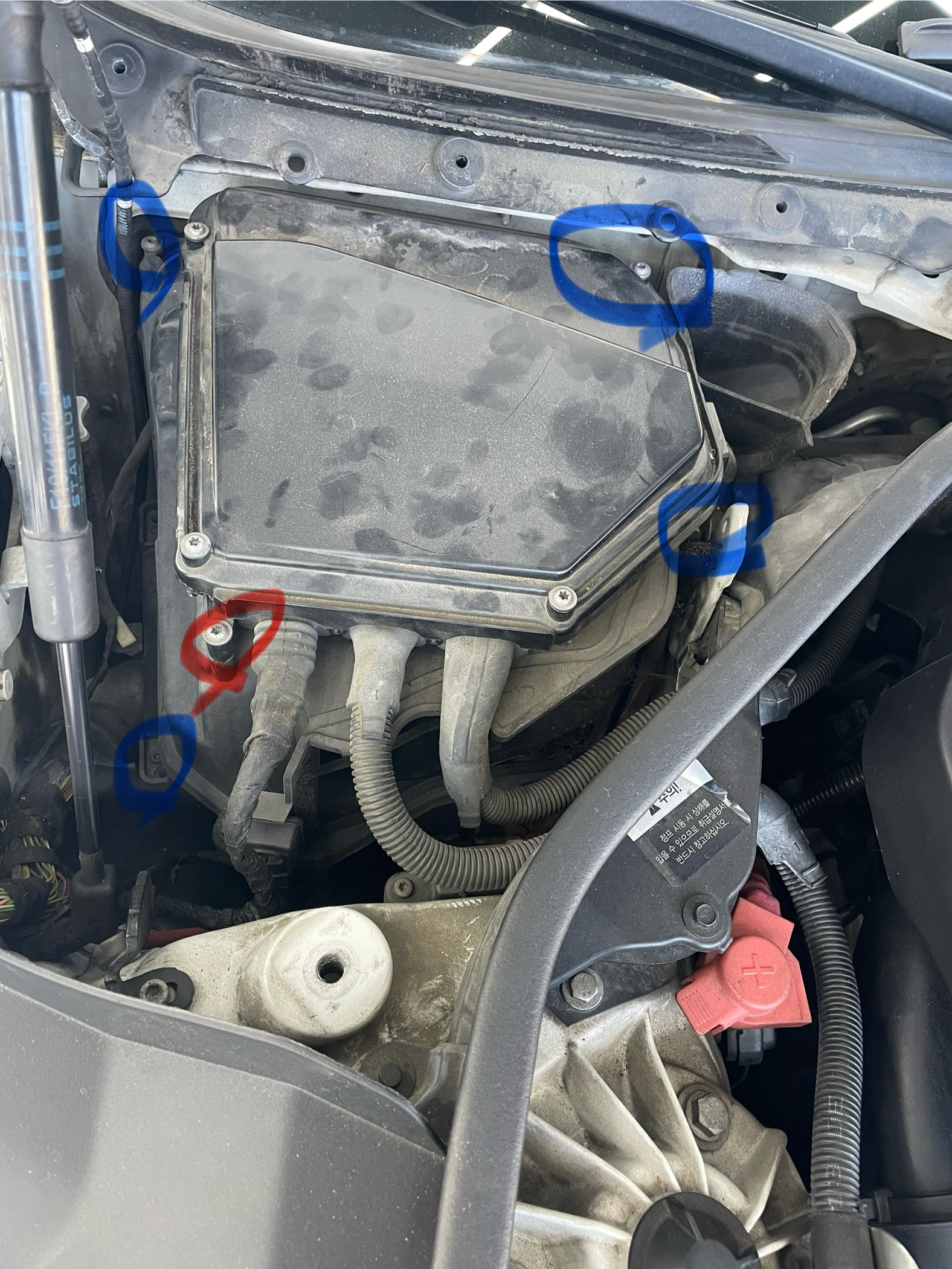

그다음 붉은색 볼트 풀어서 자리 확보가 필요하니
상단조립부 뒤집에서 제치고
파란색 부분 볼트 4개를 제거하고 커버를 땝니다.
(25t 별렌치 필요)

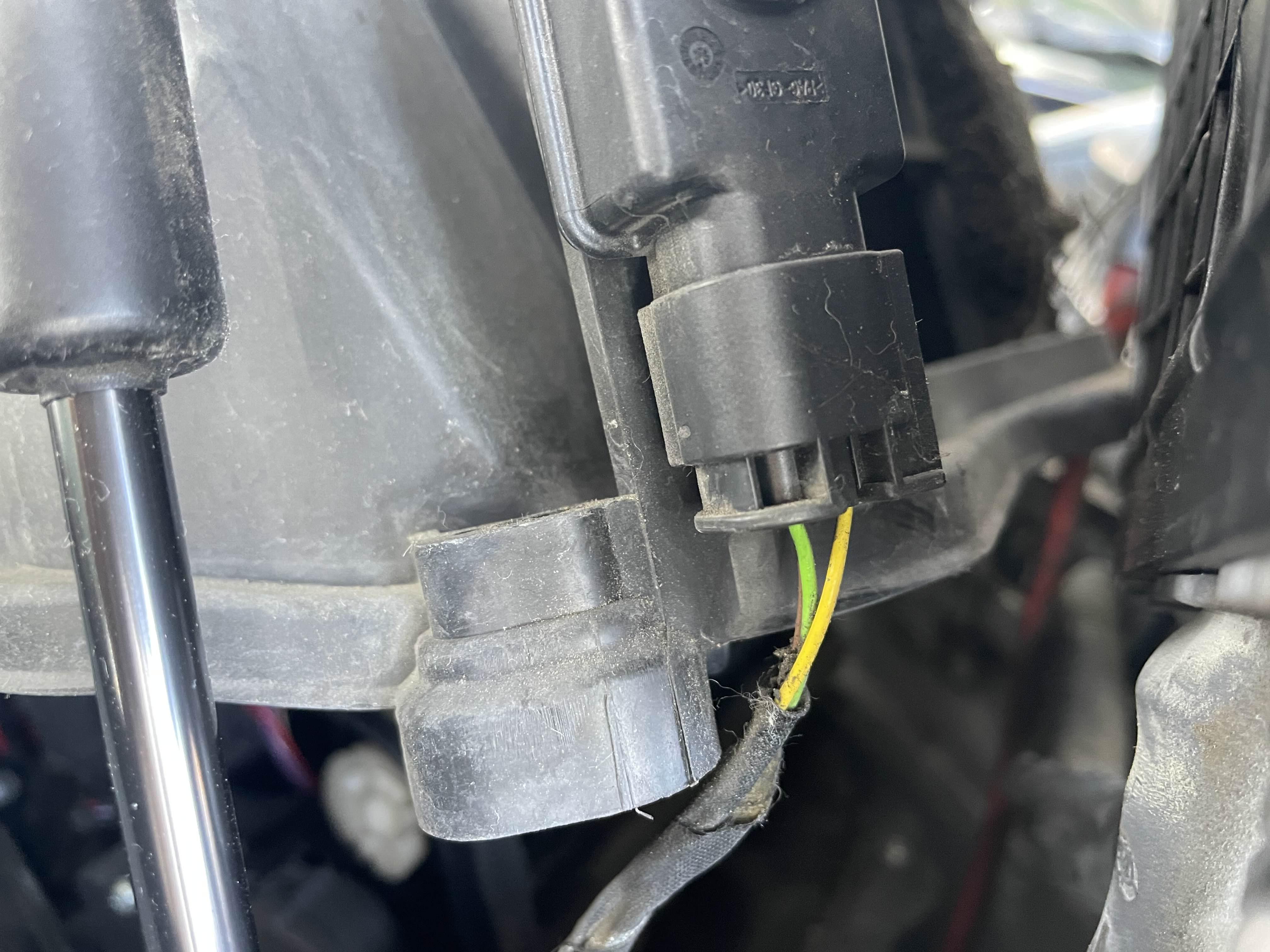

그다음 auc? 센서를 빼시고
커버를 때 내시면 됩니다
자리가 협소하니 조심조심 살살 달래서 탈거!!

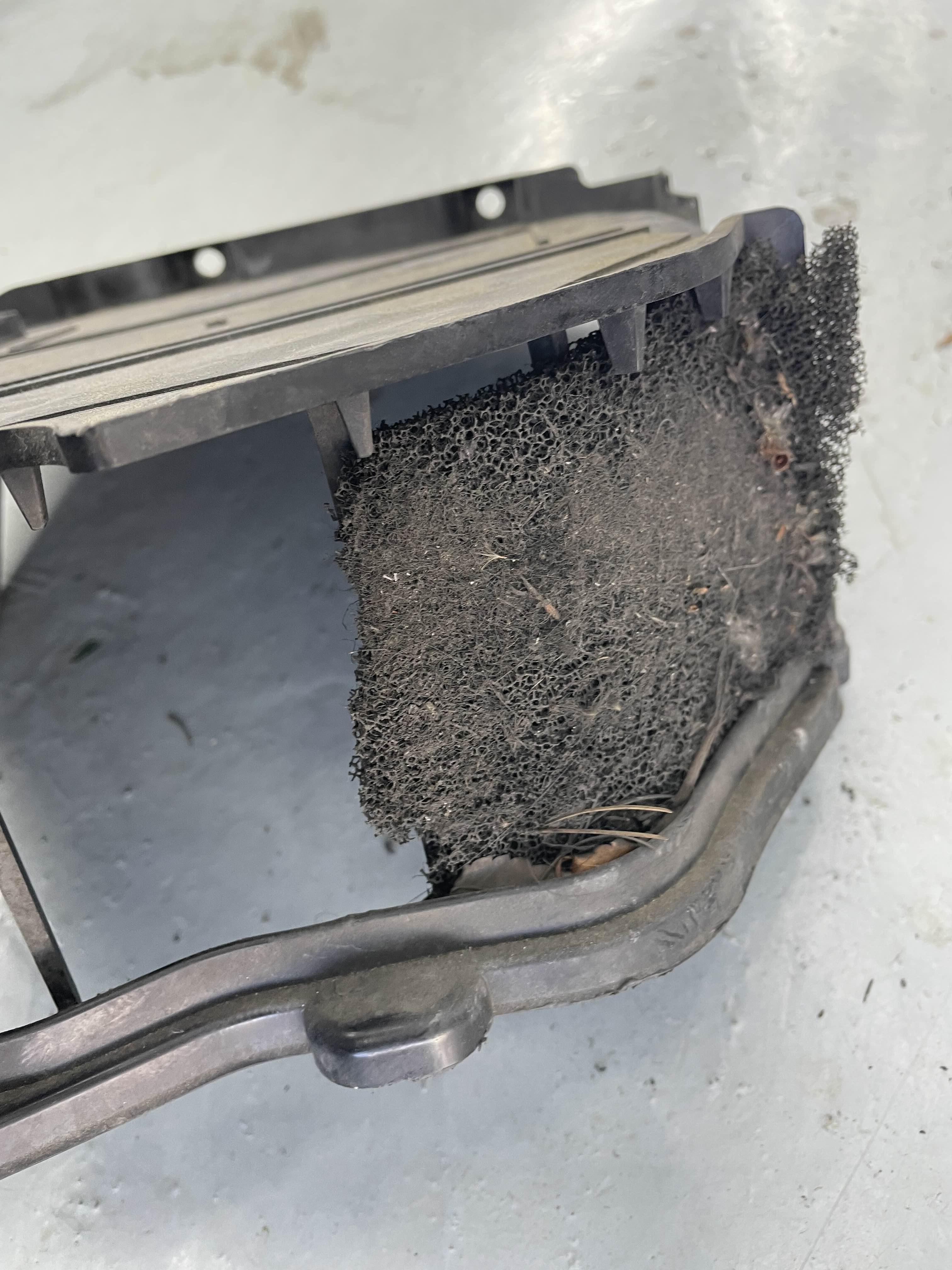

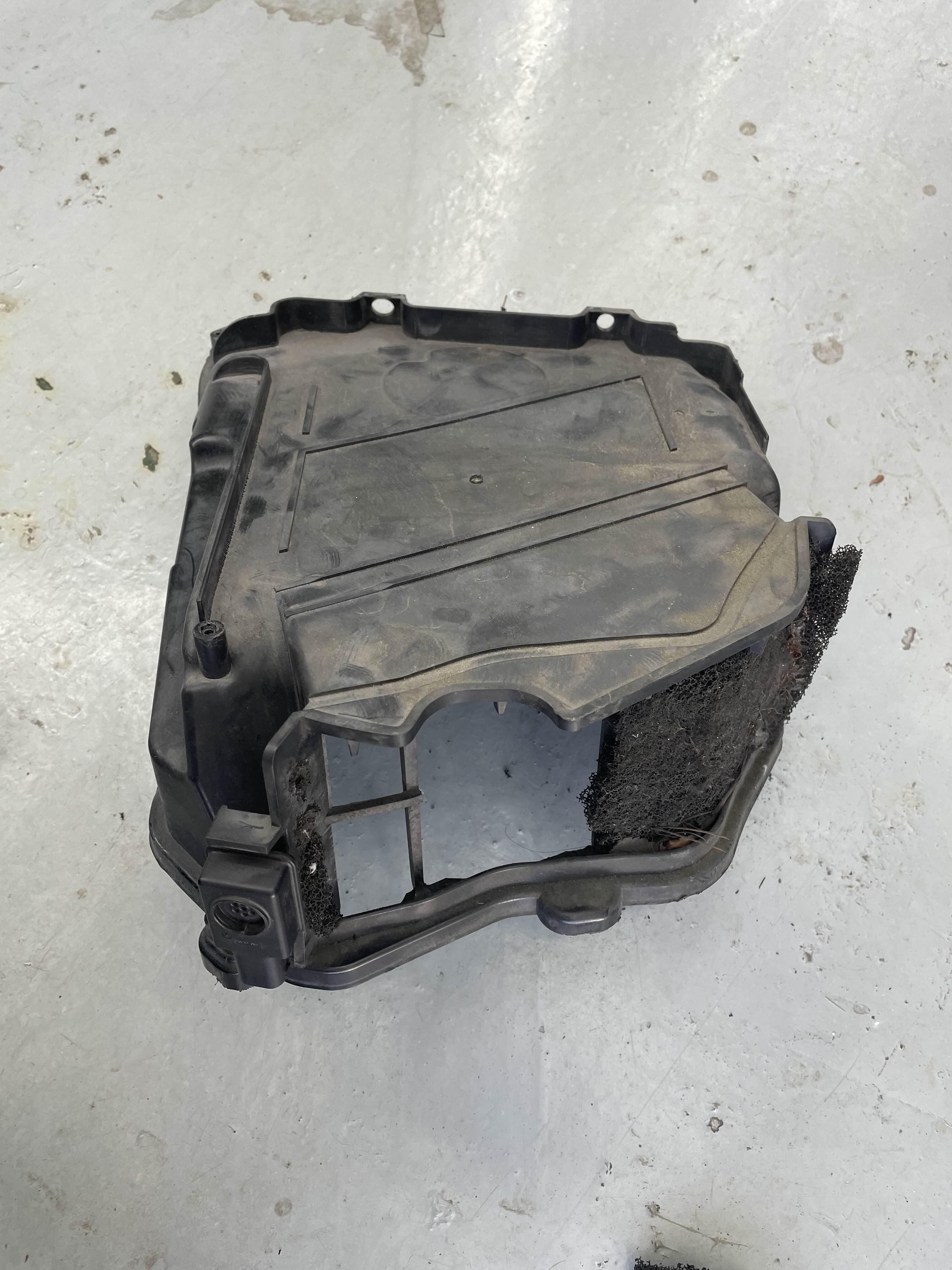

필터 스펀지가 다 삭아서 너덜너덜하네요 ㄷㄷㄷ
손으로 만지면 바로 부서집니다

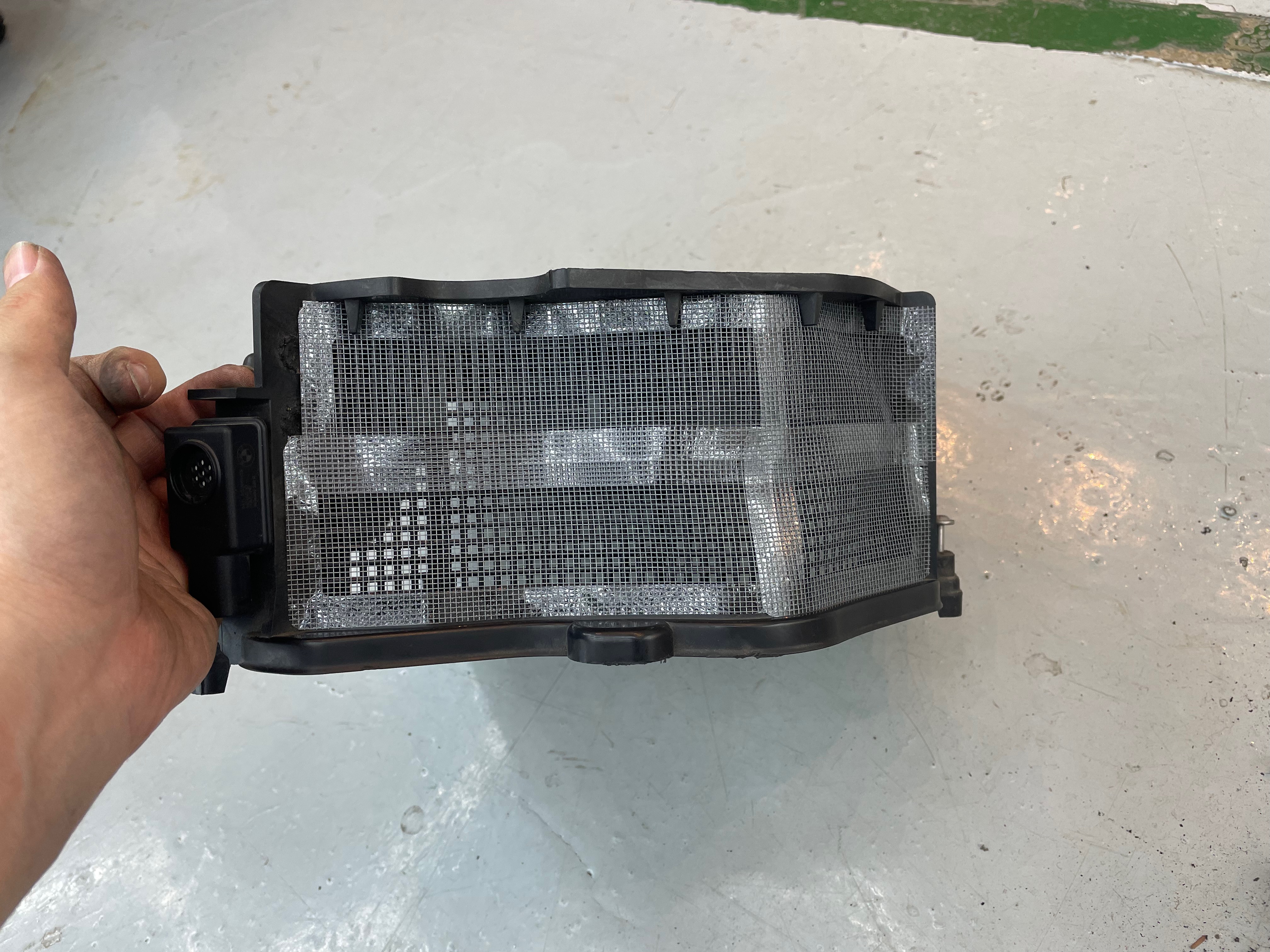

청소하고 저는 플라스틱에 방충망 테이프를 이용해서

이렇게 했습니다 :)
스펀지는 똑같이 상할 것 같아서 상기처럼 ㅎㅎ

---

반응형

---

End

여기까지 하는데 한 40분??
정도 소요 된 거 같습니다 ㅎㅎ

이제 대망의 블로우모터를 청소해야 되는데..
그건 다음에 이어서 작성을 해야겠어요 :)
